Sentido de la Intensidad de corriente inducida
La corriente inducida toma el sentido de tal forma que se opone a la variación del campo magnético.
Inducción electromagnética - Resumen
1. Flujo magnético
2. Experiencias de Faraday y Henry
3. Leyes de Faraday y Lenz
4. Producción de corriente alterna
5. Autoinducción
6. Transformadores
7. Comparativa entre campos
8. Aproximación a la síntesis electromagnética
4. Producción de corriente alterna
Es una de las aplicaciones de la Inducción electromagnética. Es la forma como se produce y transmite la energía eléctrica desde las Centrales hasta la Industria y hogares.
Es una bobina formada por N espiras de superficie S, que gira con una velocidad angular constante w, en el seno de un campo magnético B.
La fuerza electromotriz que se induce con la variación del flujo magnético al girar, produce una corriente alterna.
El flujo que atraviesa la bobina es:
7. Comparativa entre campos
8. Aproximación a la síntesis electromagnética
2. Experiencias de Faraday y Henry
3. Leyes de Faraday y Lenz
4. Producción de corriente alterna
5. Autoinducción
6. Transformadores
7. Comparativa entre campos
8. Aproximación a la síntesis electromagnética

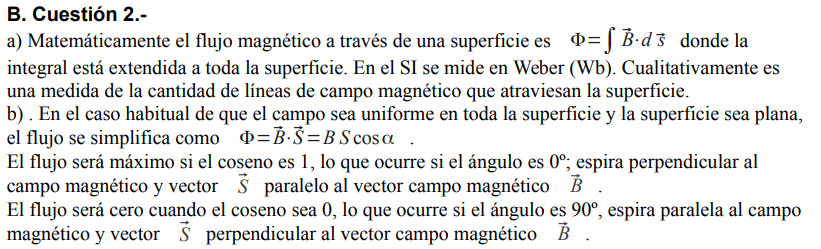

1. El Flujo magnético
Se define como:
Si el campo magnético es constante en toda la superficie, se expresa así:
La unidad del Flujo es el Weber (Wb). 1 Wb = 1Tm^2
2. Experiencias de Faraday y Henry
Intentaron demostrar que un campo magnético genera una corriente eléctrica.
2.1. Experiencias de Faraday
Primera: dos solenoides acoplados, uno a una fuente de corriente y otro a un galvanómetro. Al conectar y desconectar al fuente, la aguja del segundo solenoide se desplaza en sentidos opuestos.
La variación del flujo, induce una corriente. El sentido de la corriente depende si el flujo es positivo o negativo.
Segunda: ahora, un solenoide se puede desplazar dentro del otro, esto produce una lectura en el galvanómetro. La aguja se desplaza en sentidos opuestos según entre o salga.
La variación del flujo induce una corriente en un sentido un otro según aumente o disminuya.
Tercera: Se introduce un imán dentro de un solenoide conectado a un galvanómetro. Cuando el imán se desplaza dentro del solenoide, el galvanómetro registra una corriente., en un sentido u otro seg´ñun entre o salga.
2.2. Experiencia de Henry

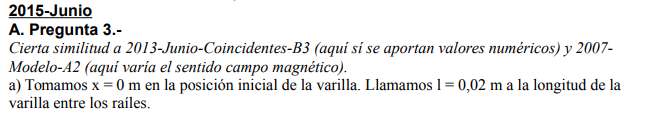

Una varilla metálica dentro de un campo magnético constante, realiza desplazamientos en el plano perpendicular al campo, y con ello, se produce una diferencia de potencial en los extremos de la varilla.
Como consecuencia del movimiento de la varilla, se produce una fuerza magnética sobre la carga de la varilla, de acuerdo con la Fuerza de Lorentz. Esta fuerza tiene la dirección de la varilla, y produce una acumulación de electrones en uno de los extremos.
En consecuencia se produce una diferencia de potencial y un campo eléctrico, cuya fuerza eléctrica es igual y de sentido contrario a la fuerza magnética. De esto se deduce:
ɛ = vBL
3. Leyes de Faraday y Lenz
La Fuerza electromotriz inducida en un circuito cerrado es directamente proporcional a la variación del flujo magnético a través de la superficie encerrada por el circuito.
La unidad de la ɛ es el voltio. 1 V = 1 Wb/s

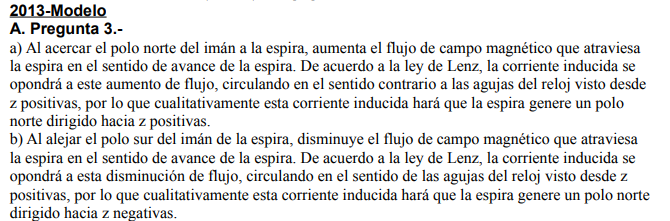

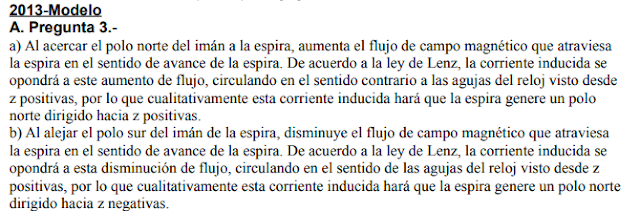

La variación del flujo magnético induce una corriente con tal sentido, que tiende a oponerse a la variación del flujo magnético que la produce. Cuando el flujo disminuye, la corriente inducida aumenta, y al contrario, cumpliéndose la ley de conservación de la energía. Así la energía del sistema permanece constante.
3.1. Campo magnético variable
Si es el campo el que varía, ɛ = - dB/dt · S·cos ɵ
3.2. Ángulo variable:
ɛ = - B·S·d/dt (cos ɵ)
3.3. Superficie variable:
ɛ = - B · dS/dt ·cos ɵ
Es una de las aplicaciones de la Inducción electromagnética. Es la forma como se produce y transmite la energía eléctrica desde las Centrales hasta la Industria y hogares.
Es una bobina formada por N espiras de superficie S, que gira con una velocidad angular constante w, en el seno de un campo magnético B.
La fuerza electromotriz que se induce con la variación del flujo magnético al girar, produce una corriente alterna.
El flujo que atraviesa la bobina es:
ɸ = NBS cos(wt)
La Fuerza electromotriz:
ɛ = NBSw sen(wt)
La fuerza electromotriz máxima es cuando el seno es 1
ɛ = NBSw
En el caso que el alternador tenga n pares de polos magnéticos:
ɛ = NBS2Πnf
5. Autoinducción
6. Transformadores7. Comparativa entre campos
8. Aproximación a la síntesis electromagnética
viernes, 23 de febrero de 2018
jueves, 22 de febrero de 2018
miércoles, 21 de febrero de 2018
martes, 20 de febrero de 2018
Avisos de la materia
Buenos días
Para optimizar el tiempo que nos queda, vamos a utilizar la técnica de Flipped Classroom.
En síntesis, se trata de que en casa los estudiantes hagan parte del trabajo que se hace en clases (lo más fácil) y que para el aula dejemos lo que más dificultad tiene.
De esta manera aprovechamos el tiempo que estamos con los compañeros y el profesor para preguntar las dudas que en casa no podamos resolver y para resolver los problemas que requieran de la ayuda del profesor.
Para optimizar el tiempo que nos queda, vamos a utilizar la técnica de Flipped Classroom.
En síntesis, se trata de que en casa los estudiantes hagan parte del trabajo que se hace en clases (lo más fácil) y que para el aula dejemos lo que más dificultad tiene.
De esta manera aprovechamos el tiempo que estamos con los compañeros y el profesor para preguntar las dudas que en casa no podamos resolver y para resolver los problemas que requieran de la ayuda del profesor.
lunes, 19 de febrero de 2018
Experiencia de Faraday y Henry
Primera experiencia: Encendiendo y apagando el primer circuito, que está conectado a una pila, produce una breve corriente eléctrica en el segundo circuito, que solo tiene un galvanómetro.
Galvanómetro: Instrumento que sirve para determinar la intensidad y el sentido de una corriente eléctrica mediante la desviación que esta produce en una aguja magnética.
Tercera experiencia: La variación del flujo magnético producida por el movimiento de un imán dentro de la superficie interna de una espira, produce una corriente eléctrica
Otro vídeo sobre la 1º y la 3º experiencia de Faraday y Henry
